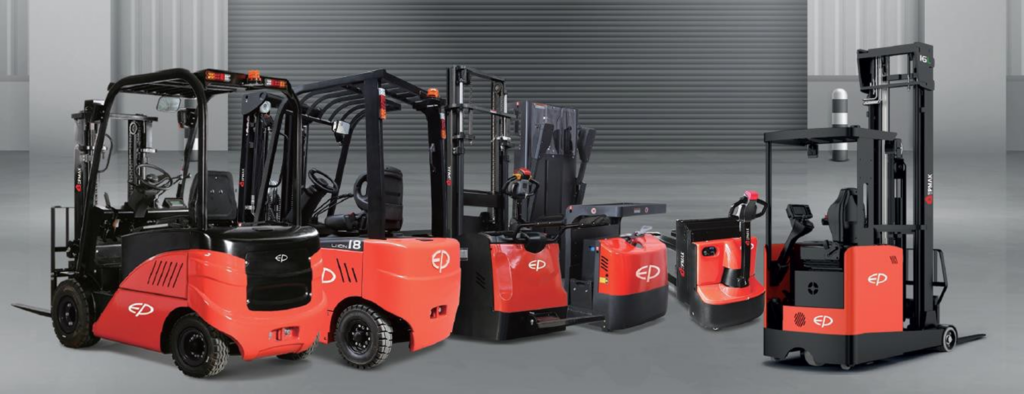

Вилочные погрузчики от EP-Equipment: ключевые параметры. Конструкция, центр тяжести, грузоподъемность и другие важные характеристики вилочных погрузчиков. Международная классификация подъемно-транспортного оборудования (ПТО).
|
Классы |
Типы машин* |
Сокращенно** |
|
Class 1 |
Противовесные погрузчики с электроприводом (3-х и 4-х опорные) |
Электрички, кары |
|
Class 2 |
Ричтраки, комплектовщики с подъемом кабины, штабелеры с кабиной, транспортировщики с кабиной, Узкопроходные штабелеры |
Ричи, узкопроходники |
|
Class 3 |
Электроприводные с рукояткой управления: транспортировщики и штабелеры (с платформой и без), комплектовщики низкоуровненевые, тягачи |
Тележки, штабики, комплектовщики |
|
Class 4 |
Противовесные погрузчики с ДВС (цельнолитые и бандажные колеса) |
Автопогрузчики, автокары, погрузоны |
|
Class 5 |
Противовесные погрузчики с ДВС (пневматические колеса) |
Автопогрузчики, автокары, погрузоны |
* — по классификации FEM. ** — жаргонное обозначение,

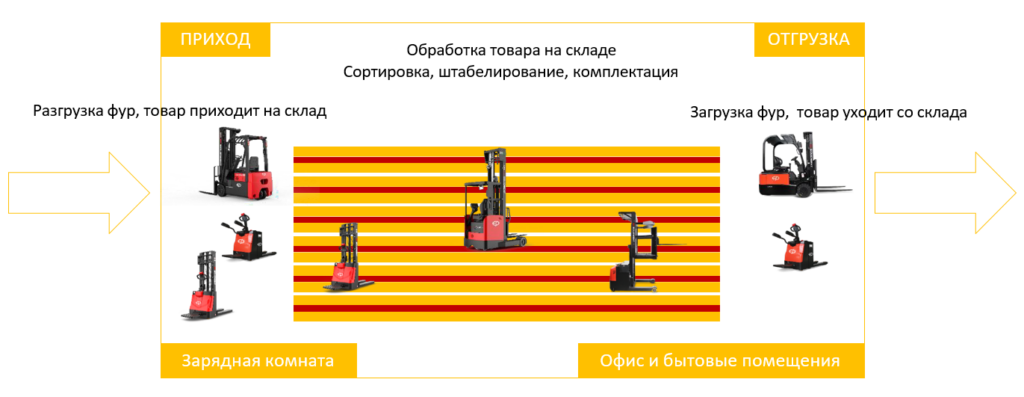

| Зона склада | Типы применяемой техники |
| Приход | Погрузчики с противовесом – электро 3 и 4 опорные. Иногда автопогрузчики с ДВС. Обратить внимание на высоту подъема и тип мачты. Транспортировщики паллет – с электроприводом и ручные Штабелеры – обратить внимание на высоту подъема и тип мачты. Для улучшение при прохождении стыков и изломов – подъем опорных консолей. |
| Обработка на складе | Погрузчики с противовесом – электро 3 и 4 опорные. Иногда автопогрузчики с ДВС. Транспортировщики паллет – с электроприводом и ручные Штабелеры– с электроприводом и ручные Ричтраки Комплектовщики Узкопроходные машины |
| Отгрузка | Погрузчики с противовесом – электро 3 и 4 опорные. Иногда автопогрузчики с ДВС. Обратить внимание на высоту подъема и тип мачты. Транспортировщики паллет – с электроприводом и ручные Штабелеры – обратить внимание на высоту подъема и тип мачты. Для улучшение при прохождении стыков и изломов – подъем опорных консолей. |
Как появился вилочный погрузчик?
Развитие складской логистики привело к появлению нового класса техники, названного Forklift Trucks – вилочные погрузчики. Вторая Мировая Война подстегнула их развитие
За 100 с лишним лет вилочные погрузчики ушли далеко вперед

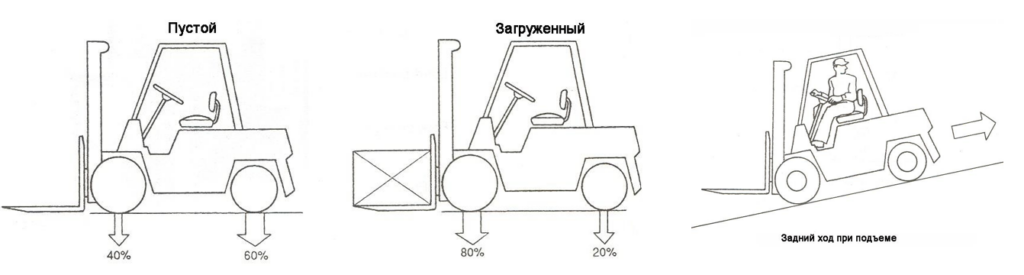

Фактически, автопогрузчик это специализированный грузовик с мачтой и устройством подъема каретки вил. Автопогрузчик – противовесная машина. Поднимаемый груз уравновешивается корпусом погрузчика и противовесом.Поэтому автопогрузчик должен быть всегда тяжелее поднимаемого груза.
Особенности конструкции автопогрузчиков требуют особых навыков для его управления.

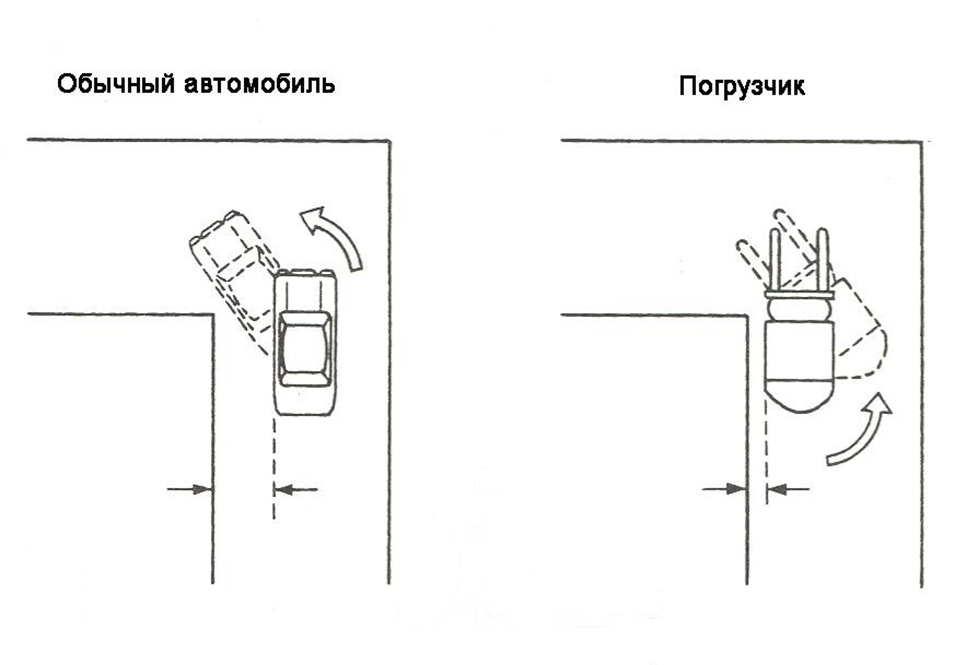

Заднее рулевое колесо делает автопогрузчик очень маневренным, но награждает его склонностью к заносам и опрокидыванию. Поэтому на автопогрузчике запрещено перемещаться на скорости свыше 20 — 25 км/ч

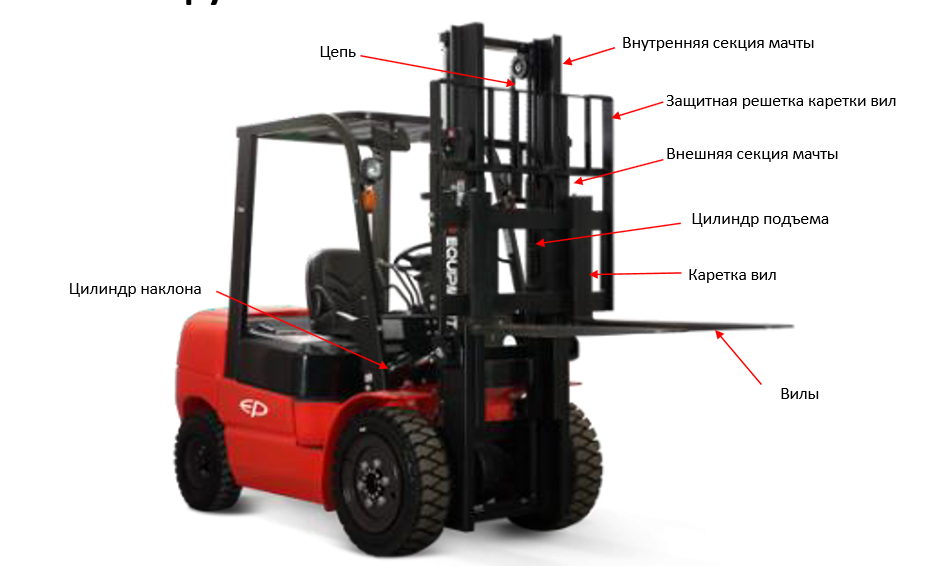

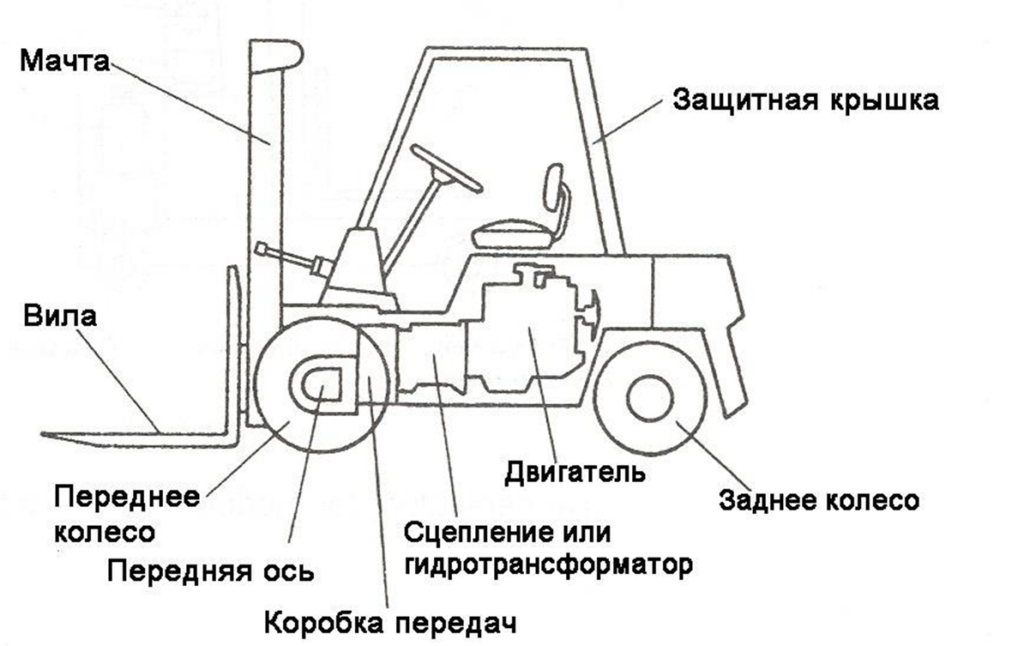

Из чего состоит вилочный погрузчик

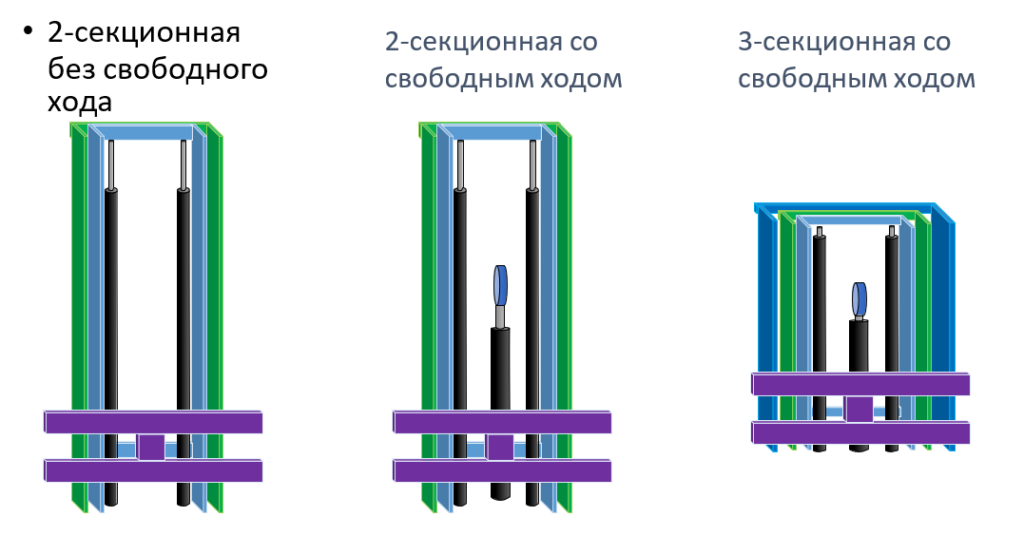

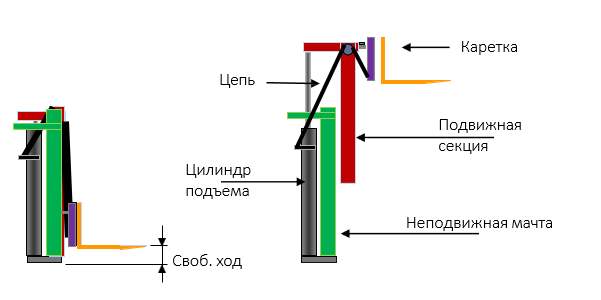

У погрузчиков бывают разные мачты.
Мачта 2W (двухсекционная без свободного хода) — Секция поднимается, протыкает крышу фуры Отсутствие свободного хода не позволяет работать в фуре

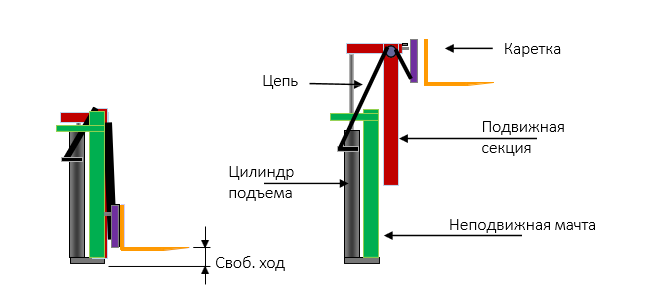

Мачта 2F (двухсекционная со свободным ходом) — Каретка поднимается, а секция нет.

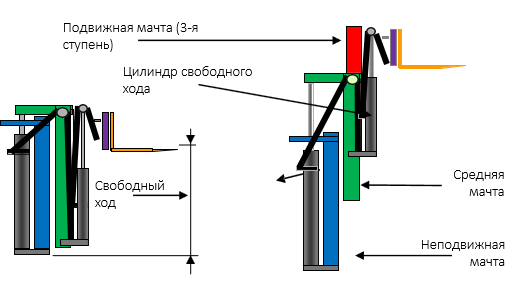

Мачта 3F (трехсекционная со свободным ходом)

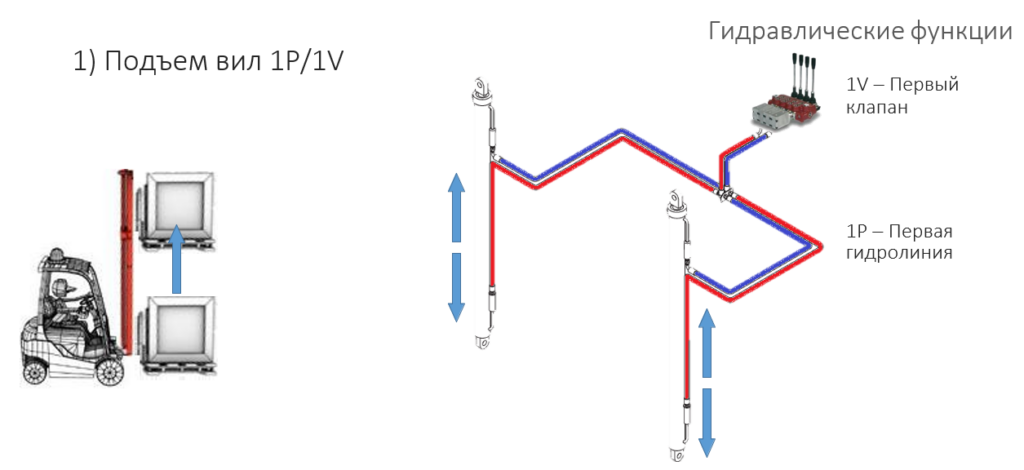

1) Подъем вил 1P/1V

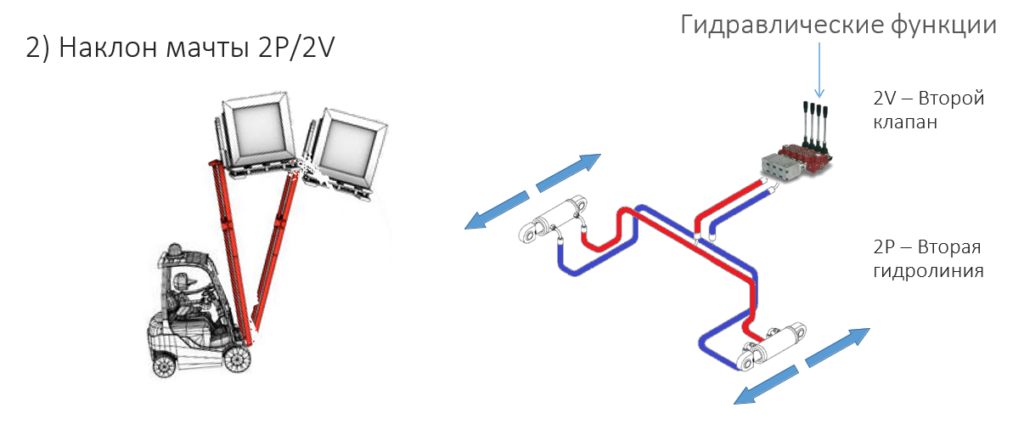

2) Наклон мачты 2P/2V

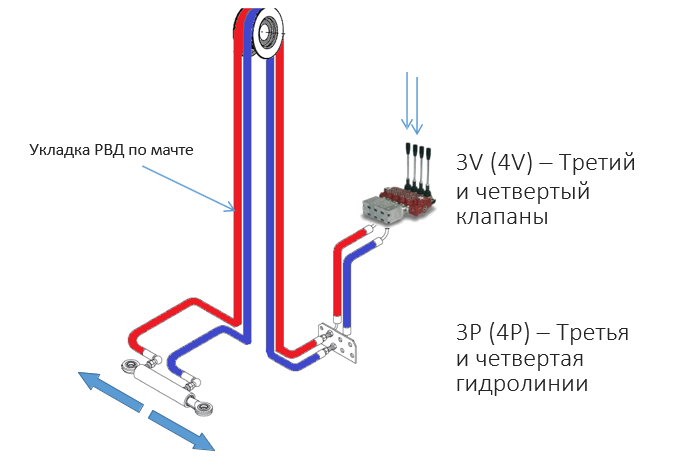

Дополнительные функции
3)Сайд-шифт – каретка с боковым смещением вил позволяет избегать лишних маневров при обработке грузов, что увеличивает эффективность машины, особенно при работе в ограниченном пространстве.
4)Позиционер вил – каретка со смещением вил относительно друг — друга

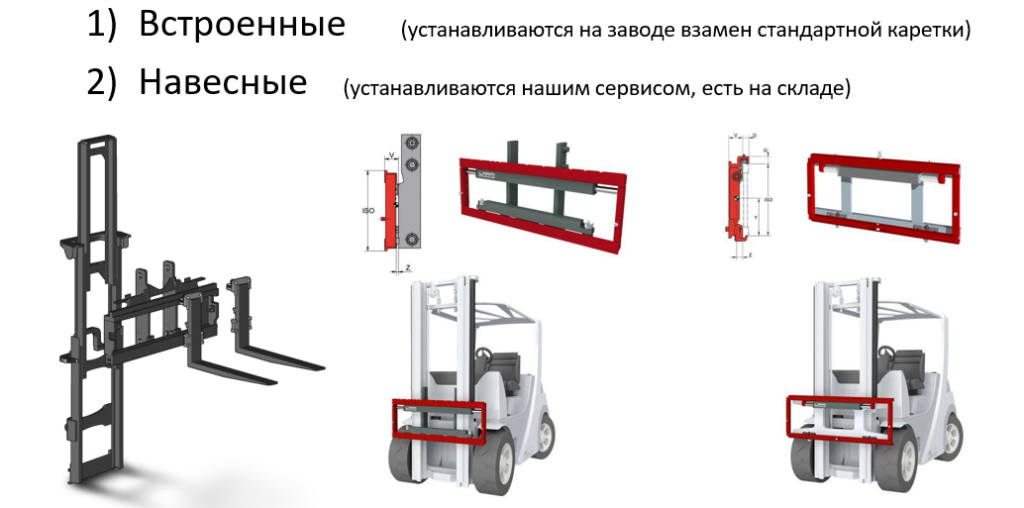

Виды сайд-шифтов и позиционеров

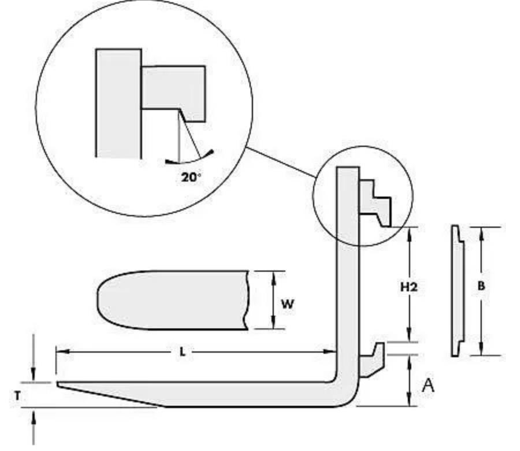

Разные классы кареток вил
| Стандарт ISO (FEM) | Грузоподъемн ость (кг) | Тип класса | «А» (мм) | Высота каретки «B» (мм) | «H2» мм | Ширина и высота вил «WхT» (мм) |
| ISO Класс 1 | 0-999 | 1A | 76 | 331 | 306 | 80х30 |
| 1B | 114 | |||||
| ISO Класс 2 | 1000-1500 | 2А | 76 | 407 | 382 | 100х35 |
| 2B | 152 | 125х45 | ||||
| ISO Класс 3 | 2800-5000 | 3A | 76 | 508 | 477 | 100х50 |
| 3B | 203 | 150х50 | ||||
| ISO Класс 4 | 5000-8000 | 4А | 127 | 635 | 598 | 150х60 и больше |
•Иногда производители отступают от данного стандарта, например, для погрузчиков грузоподъемностью свыше 8-ми тонн.
•Вилы и другое навесное оборудование изготавливается в соответствии с данными классами

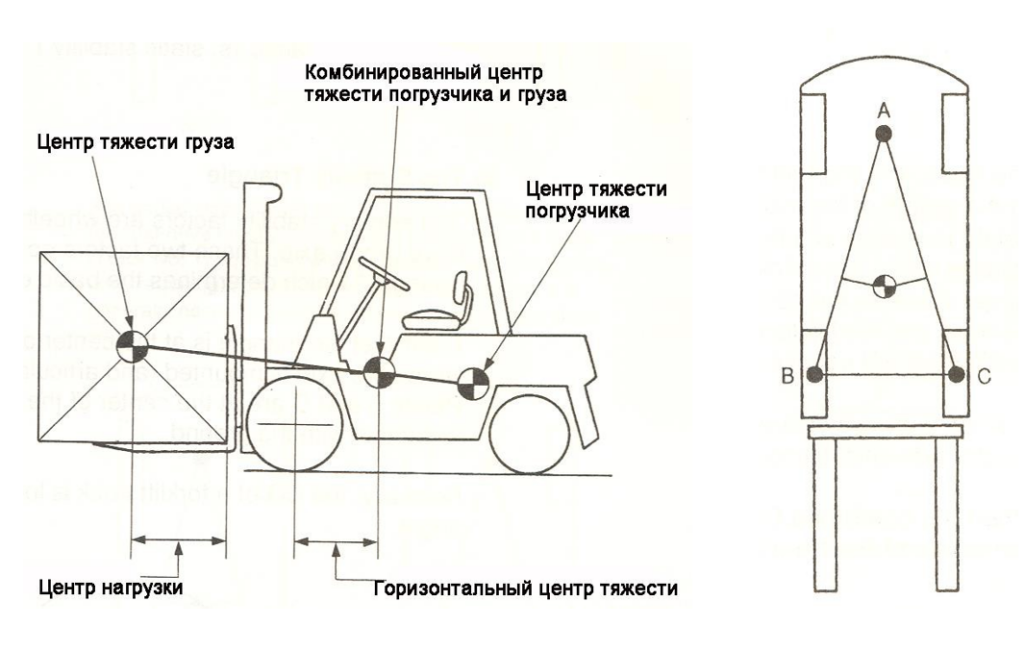

Центр тяжести (ЦТ) груза — Расстояние от спинки вил до центра тяжести груза
Увеличение этого расстояния от расчетного на 200 мм снижает грузоподъёмность на 10-15% уже на нулевой высоте

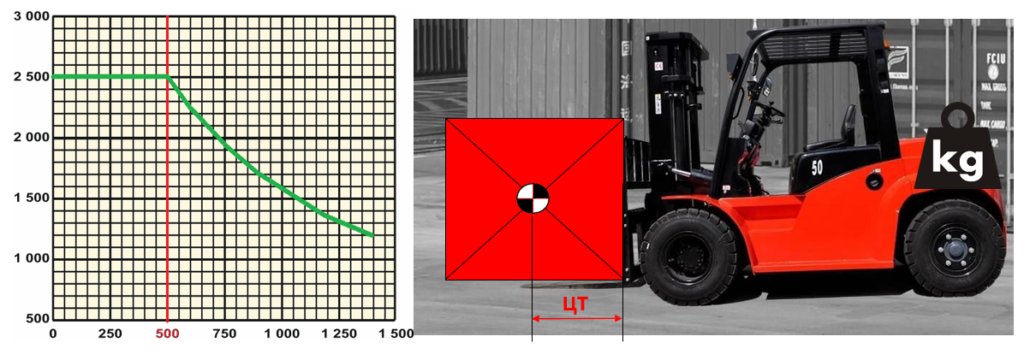

Что такое остаточная грузоподъемность у погрузчиков
Это максимальный вес груза, который может поднять машина безопасно на определённую высоту.
При увеличении высоты подъема грузоподъемность падает.
Остаточная грузоподъемность зависит от устойчивости погрузчика. На грузоподъемность влияют:
•Угол наклона мачты
•Наличие сайд-шифта и другого навесного оборудования
•Тип колёс
•Центр тяжести груза

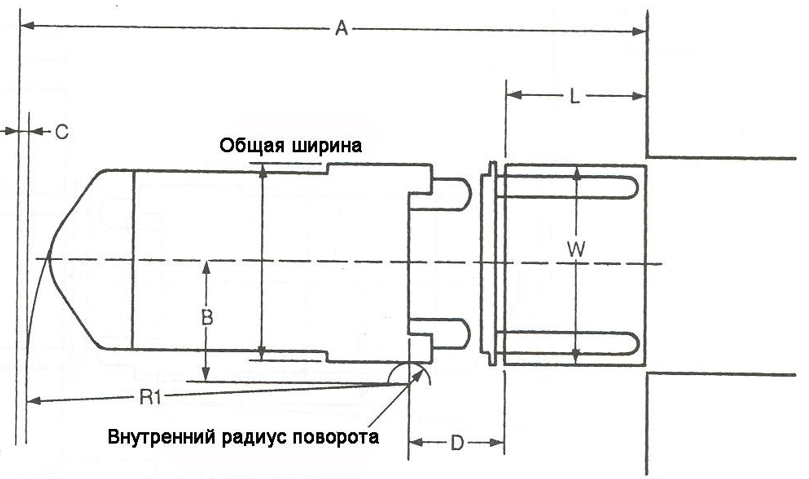

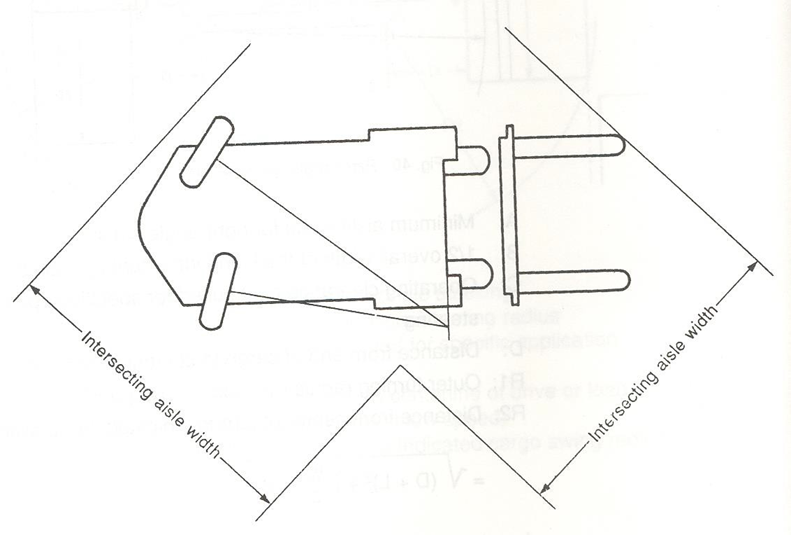

Ast – минимальная ширина проезда для штабелировании с правым поворотом
PASA – Ширина прохода, через который может проехать незагруженный погрузчик

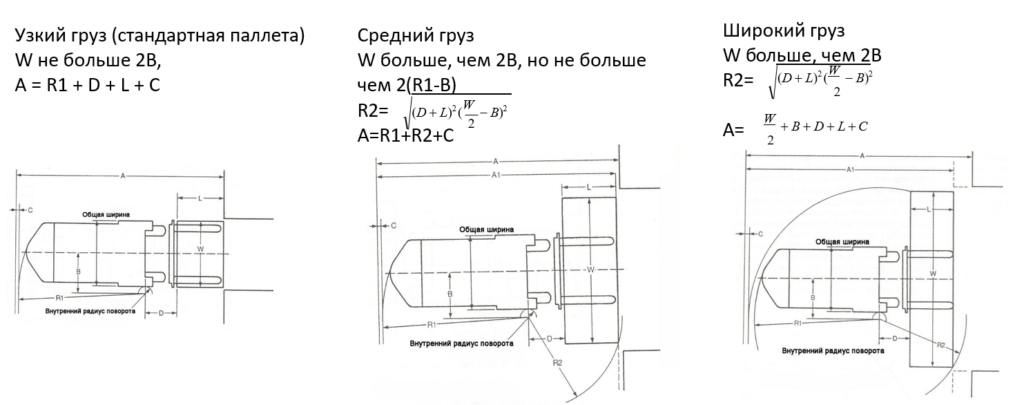

Три подхода к расчету AST вилочных погрузчиков

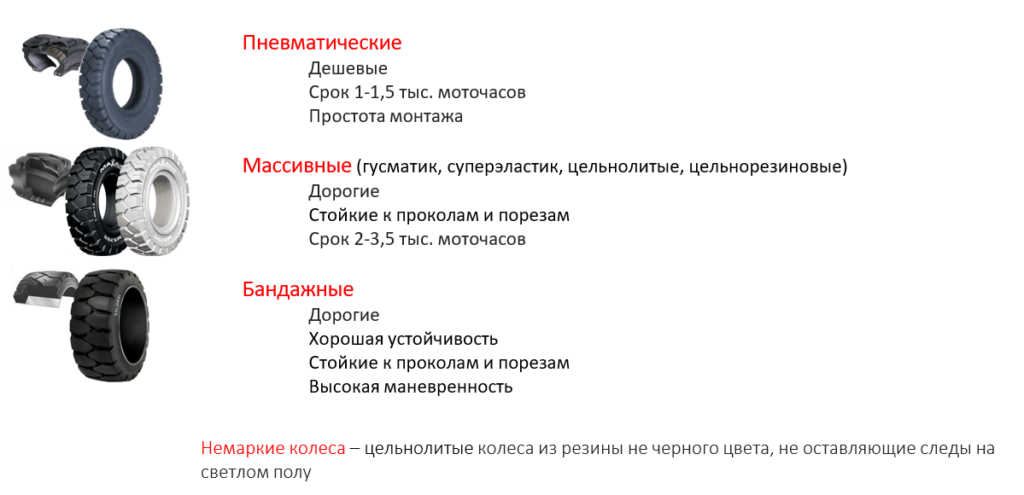

Шины для погрузчиков

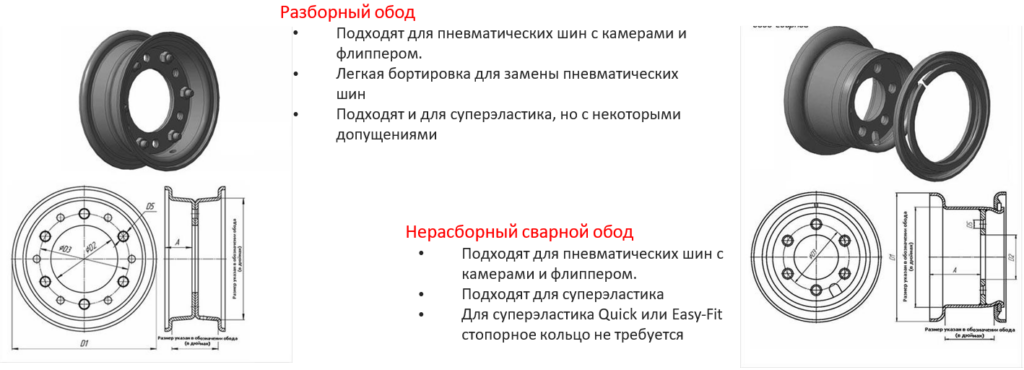

Колесные диски для погрузчиков
В отличие от дисков, применяемых на обычной автомобильной технике, диски для погрузчиков и спецтехники должны обладать повышенной прочностью, обеспечивая заданную грузоподъемность погрузчиков и длительный срок эксплуатации в рабочем режиме.

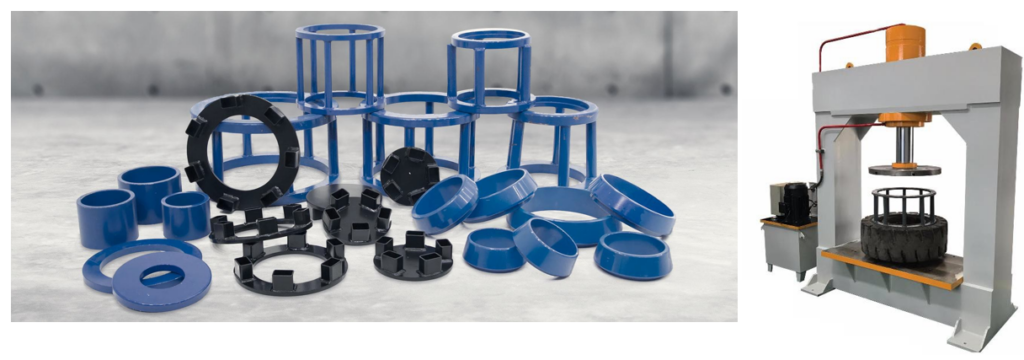

Замена шин суперэластик
Замена шин суперэластик возможна только с помощью пресса и специальной оснастки
